四轴可选配交流伺服电机。
床身采用树脂砂铸造，两次高温处理，有效的控制了机床变形量。
采用进口紧密直线导轨，长时间保持机械精度。
实用低压无阻恒流高频电源进行加工切割，使得切割的效率.表面粗糙度和钼丝损耗等工艺指标处于国内领先水平。
采用小脉宽，大电流的恒压源进行加工修刀，大幅度提升了多次切割的稳定性，一致性和工艺指标。
合理的环保封闭结构设计
C型结构，双开门视窗液槽，双向恒力紧丝、
X,Y,U,V采用伺服电机或混合电机，配备4轴手脉，使得机床移动方便快捷

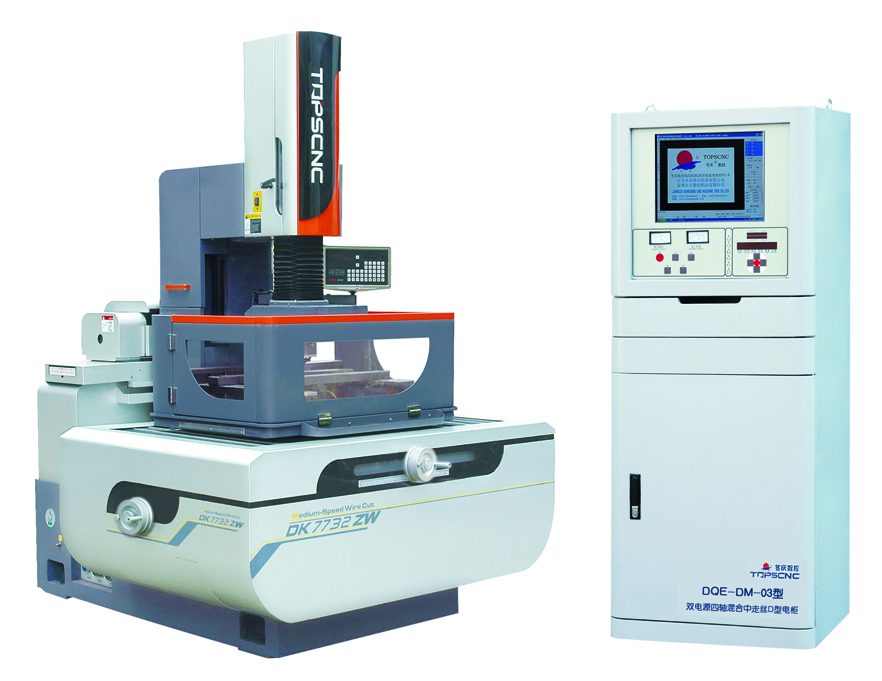

| 走丝线切割机床 (ZW系列) | |||||
| 技术参数/型号 | 单位 | DK7732ZW | DK7740ZW | DK7750ZW | DK7763ZW |
| 工作台尺寸 | mm | 740×460 | 840×540 | 1020×640 | 1180×750 |
| 工作台X,Y轴行程 | mm | 400×320 | 500×400 | 630×500 | 800×630 |
| 加工工件最大尺寸 | mm | 820×520 | 980×600 | 1200×700 | 1300×800 |
| 最大直线切割厚度 | mm | 300 | 350 | ||
| 最大承重 | kg | 600 | 1000 | 1600 | 2000 |
| X,Y最小指令单位 | mm | 0.001mm | |||
| X轴滑枕垂直行程 | mm | 250 | 250 | 300 | 300 |
| 锥度U,V轴行程 | mm | ±35× ±35mm | |||
| 最大切割锥度 | mm | ±6°/80 | |||
| U.V最小指令单位 | mm | 0.001 | |||
| 控制方式 | X,Y,U,V 步进驱动/细分驱动； X,Y伺服驱动，U,V细分驱动 | ||||
| Z轴控制 | 电动升降 | ||||
| 联动控制轴数 | X,Y,U,V | ||||
| 贮丝筒最大行程 | mm | 200 | |||
| 电极丝直径范围 | mm | φ0.10-φ0.25(推荐 φ0.18) | |||
| 走丝速度 | m/s | 1-11.4m/s 变频可调 | |||
| 最大贮丝长度 | m | 250m | |||
| 加工精度 | mm | ≤0.015 | |||
| 最大切割效率 | mm2/min | ≥220 | |||
| 最佳表面粗糙度 | μm | 一次切割Ra≤2.5，三次切割Ra≤1.1，五次切割Ra≤1.0 | |||
| 液箱容积 | L | 90 | |||
| 工作液过滤方式 | 纸芯过滤 | ||||
| 供电电源 | 3Ph,380V±10%,50±1Hz | ||||
| 控制系统 | DQE-DM-03/DQE-DC-01 | ||||
| 机床消耗总功率 | kw | 0.56 | |||
| 最大加工电流 | A | 12 | |||
| 主机净重 | kg | 2100 | 2500 | 3100 | 3800 |
| 机床外形尺寸 | mm | 1840x1600x2170 | 2100x1900x2170 | 2200x2250x2265 | 2610x2500x2265 |
| 包装箱尺寸 | mm | 2010x1700x2460 | 2220x2000x2460 | 2350x2300x2550 | 2800x1500x2550 |
| 噪音 | db | ≤70 | |||
